Nachrüsten eines USB Anschlusses

03.Juli.2022

Wie rüste ich zwei USB Ladebuchsen nach?
Es liegt auf der Hand, das ein 30 Jahre altes Auto keinerlei Schnickschnack der Neuzeit besitzt. Schon garnicht einen USB Anschluss zum Laden des Handy. Also rüsten wir einfach was nach.

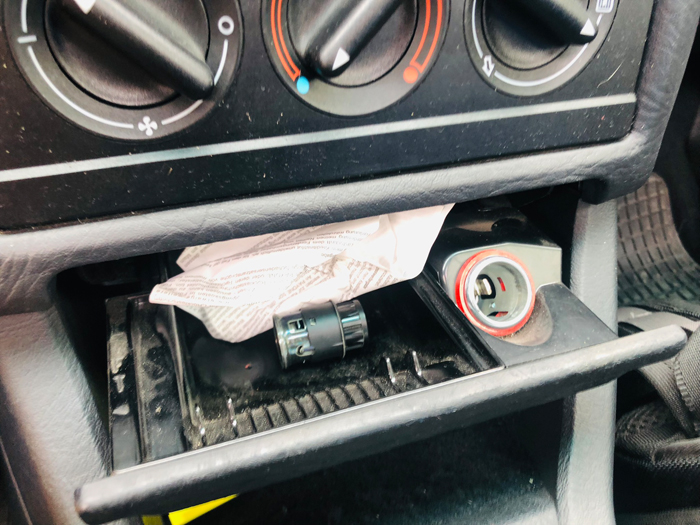

Die Grundlegende Idee war geklärt, doch woher die 12V nehmen für das kleine 12V zu 5V Netzteil? Das räumlich nächste war der Zigarettenanzünder mit seiner Beleuchtung. Nun wollte ich auch nicht das der USB Port quasi immer an den 12V liegt, um ein Entladen der Autobatterie zu verhindern. Die Lösung ist einfach.

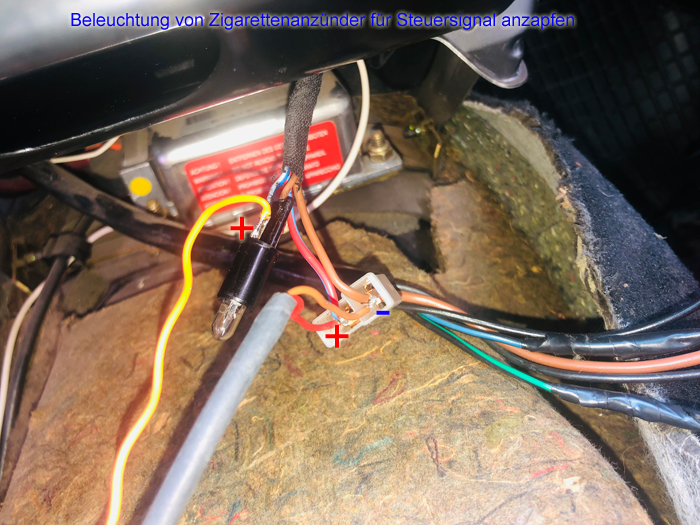

Ich greife mir die 12V von dem Zigarettenanzünder ab, führe sie über die Kontakte eines Relais. Das Relais bekommt seine Speise / Steuerspannung von der Beleuchtungsspannung, welche an der Lampenfassung abgegriffen wird. So ist eine erhöhte Stromabnahme gesichert.

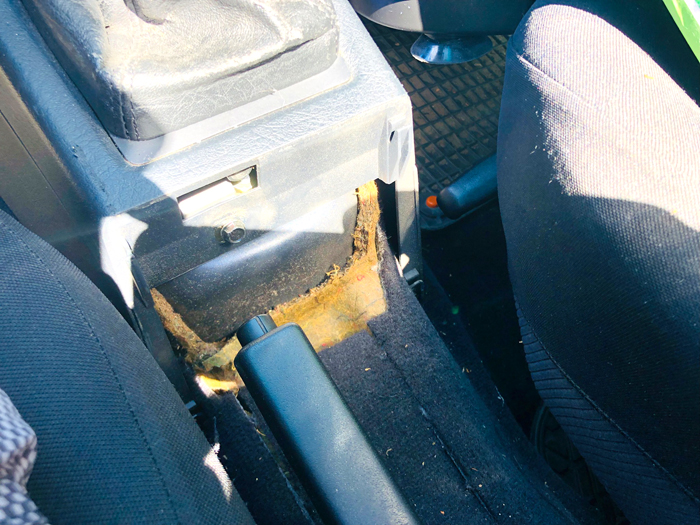

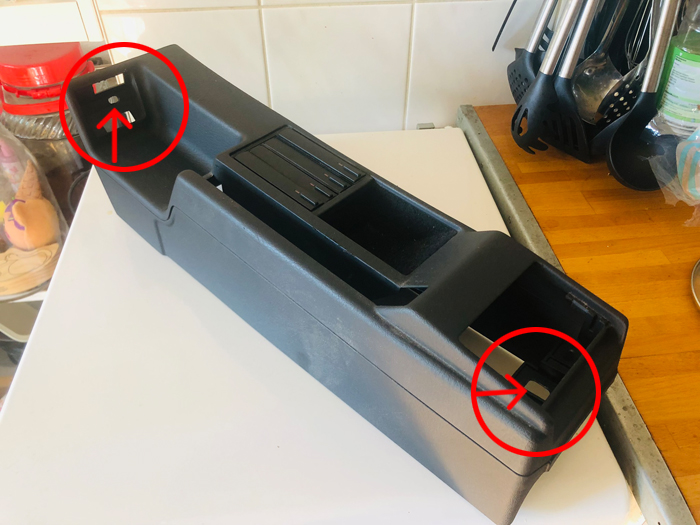

Als erstes lösen wir die Mittelkonsole heraus. Zwei Schrauben sind zu lösen.

Dieses kreisförmige Etwas, ist die Stelle an der jener Zigarettenanzünder sitzt, der bei den Cabrios eingebaut ist. Dort werde ich meine USB Ladebuchsen installieren.

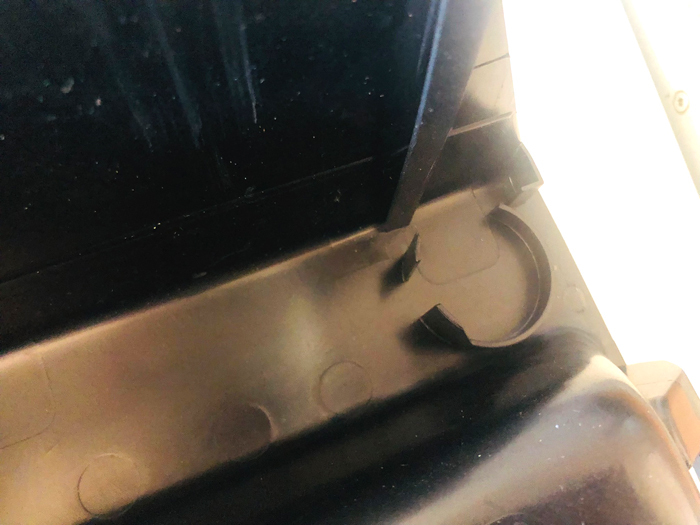

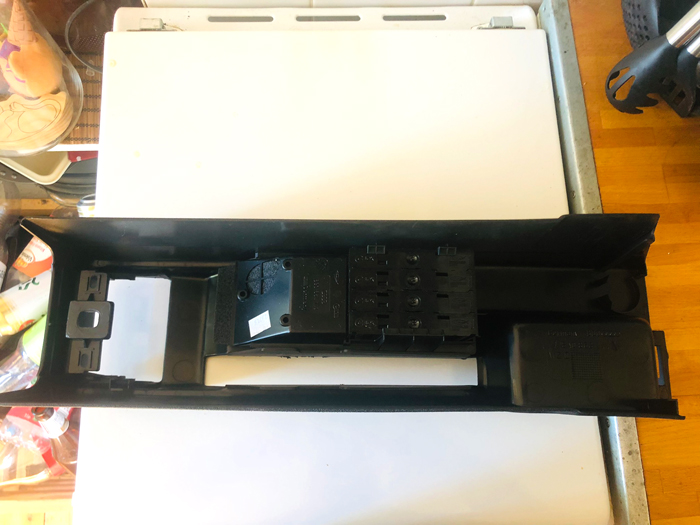

So siehts von hinten aus.

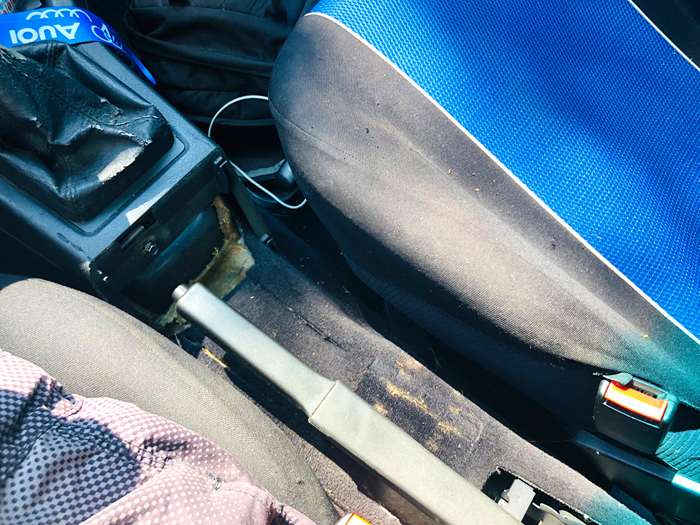

Da irgendwie muss später das Kabel durchgezwängt werden.

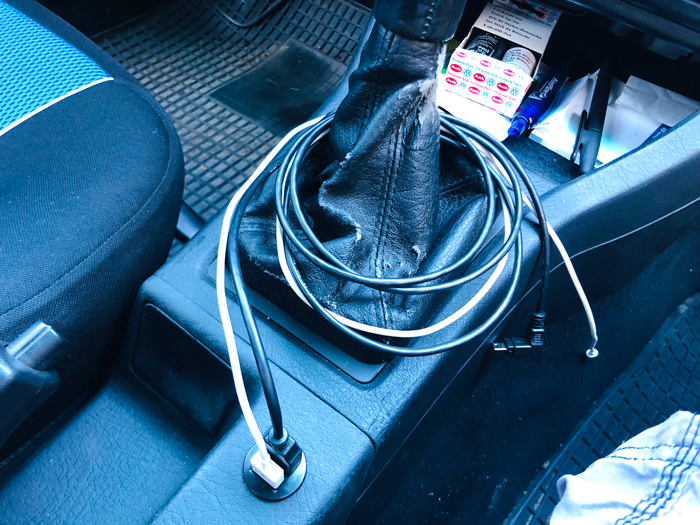

Wie immer...etwas Optimismus hilft.

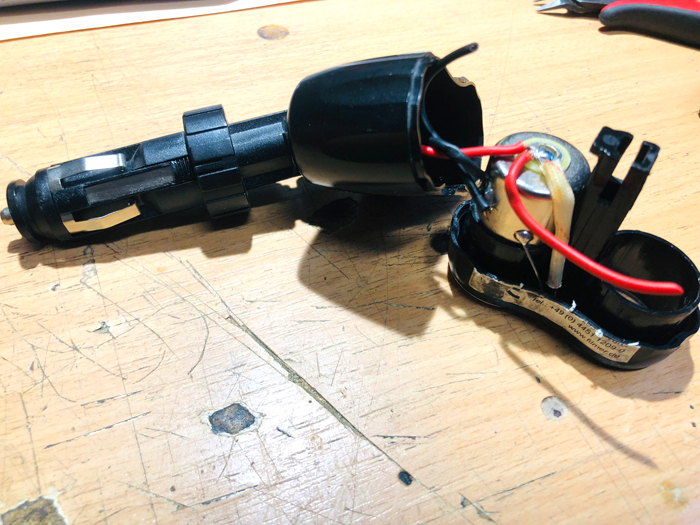

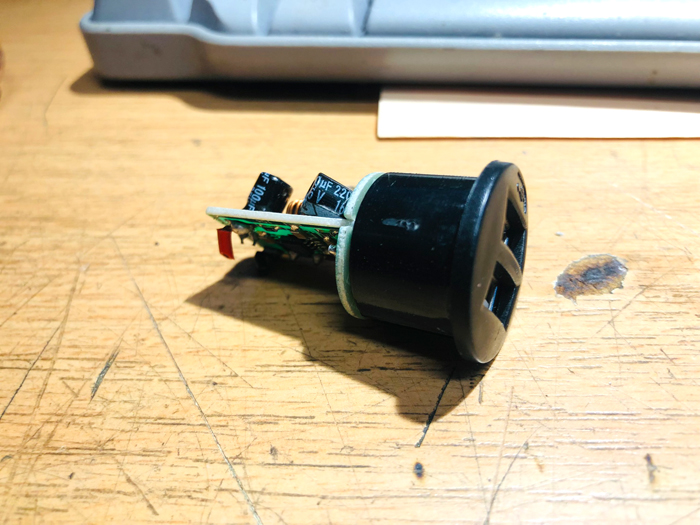

Die USB Ladeoption habe ich mir von diesem gerät entliehen.

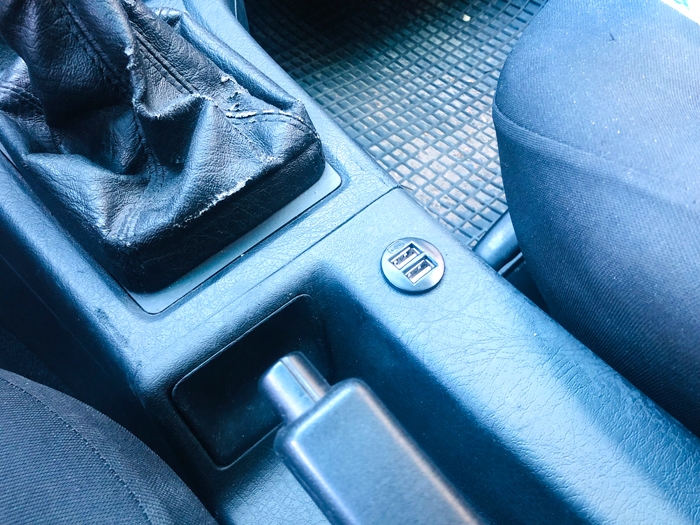

So siehts aus.

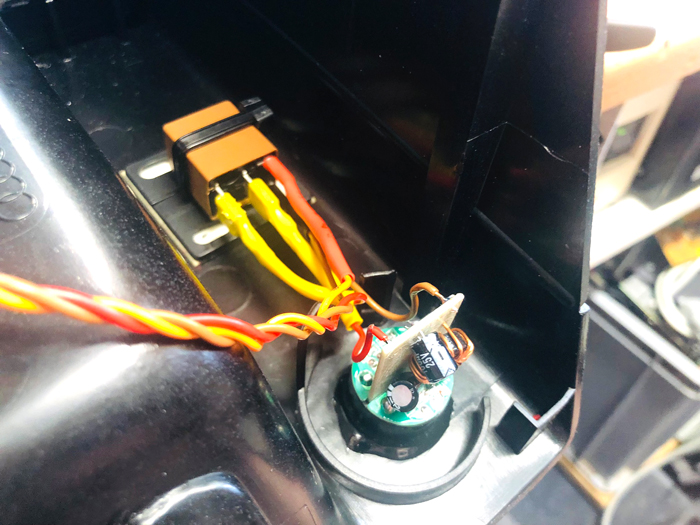

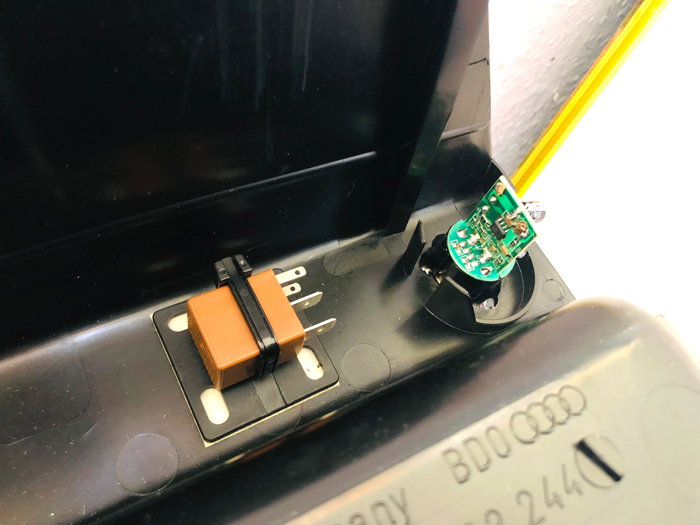

Loch gebohrt und eingeklebt. Man sieht schond as Relais.

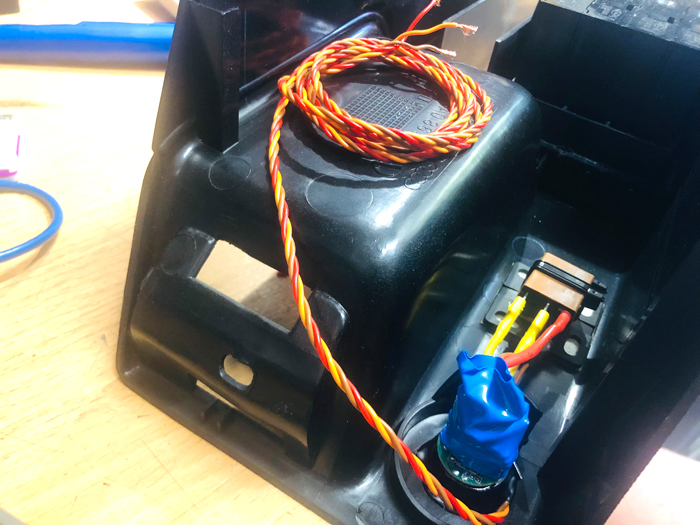

Ich habe Silikonleitungen genommen. Heute würde ich diese noch mit einem Schutzschlauch überziehen oder z.B. mit diesem schwarzen Klebeband umwickeln.
