Februar 2020

Hier gehts dann auch schon weiter.

corvintaurus_china_labornetzteilplatine_rot_66

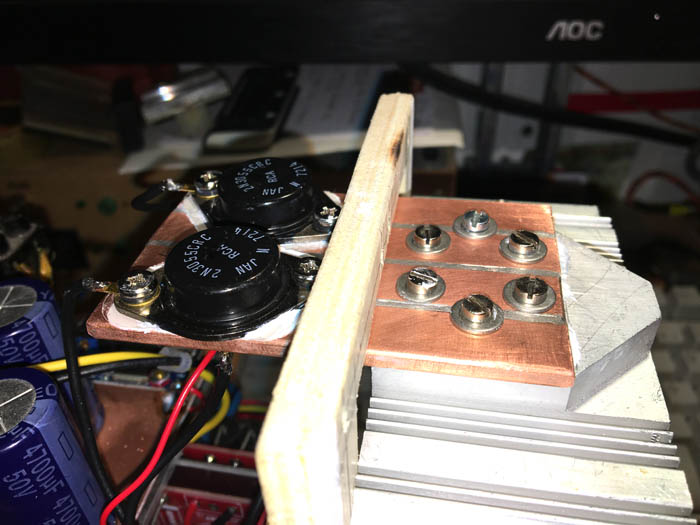

Tagelanges schleifen, brachte dann endlich ein brauchbares Ergebnis. Die Oberfläche ist eben genug, und wird noch mit Stahlwolle etwas poliert.

corvintaurus_china_labornetzteilplatine_rot_67

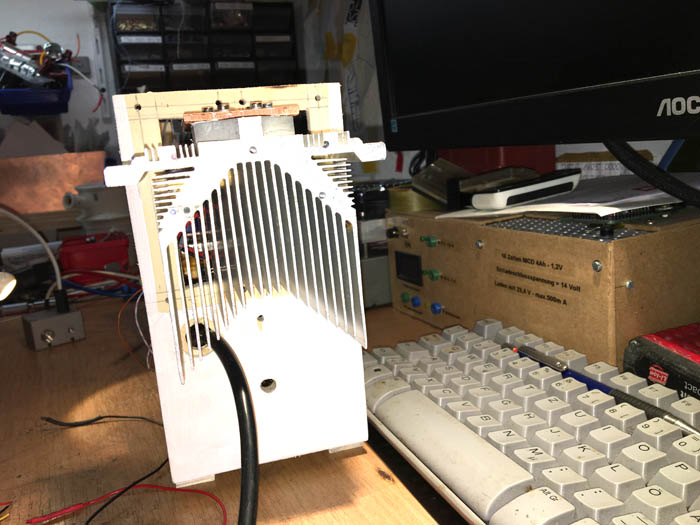

Die Rückseite.

corvintaurus_china_labornetzteilplatine_rot_68

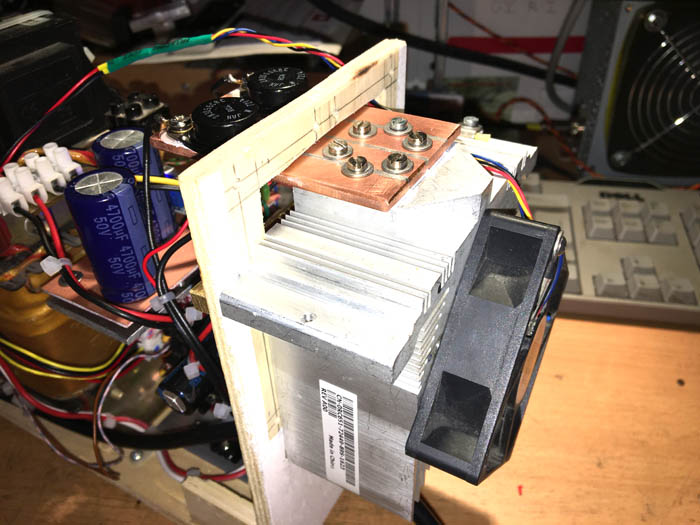

Mit einem 60mm Lüfter für die ersten Versuche.

corvintaurus_china_labornetzteilplatine_rot_69
Auffällig war, das ein Netzteil die vollen 33V brachte, das andere hingegen nur schlappe 26 Volt. Wohin verschwinden die vielen Voltse ? Also ging es ans messen. Die Transistoren gemessen, die Versorgungsspannungen gemessen und irgendwie kam ich nicht dahinter was los ist. Also habe ich einmal die Zener Dioden gemessen...und siehe da, diese haben ihren Dienst fast eingestellt. Das sind im übrigen, da ich keine 5,1V Dioden da hatte, die beigelegten. Man sieht also wieder, das diese Plagiate mist sind.

corvintaurus_china_labornetzteilplatine_rot_70

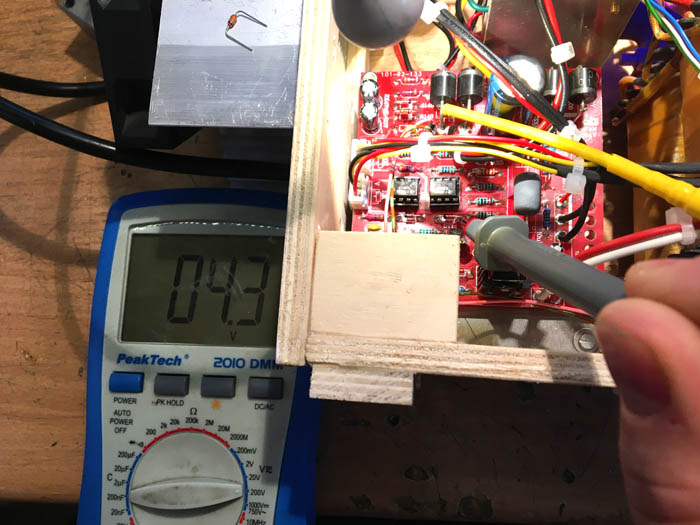

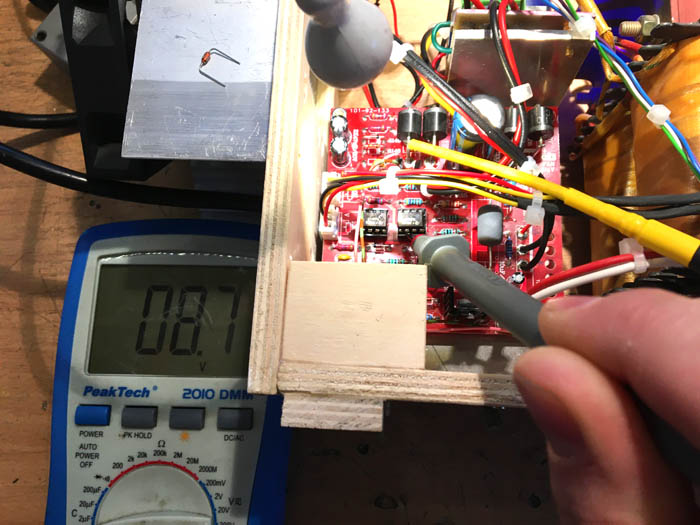

Die Summe beider Spannungsteiler mit der Ursprungsspannung bildet eben das doppelte der Spannung über Zener Diode. Viel zu wenig.

corvintaurus_china_labornetzteilplatine_rot_71
Um diese beiden Dioden geht es.

corvintaurus_china_labornetzteilplatine_rot_72

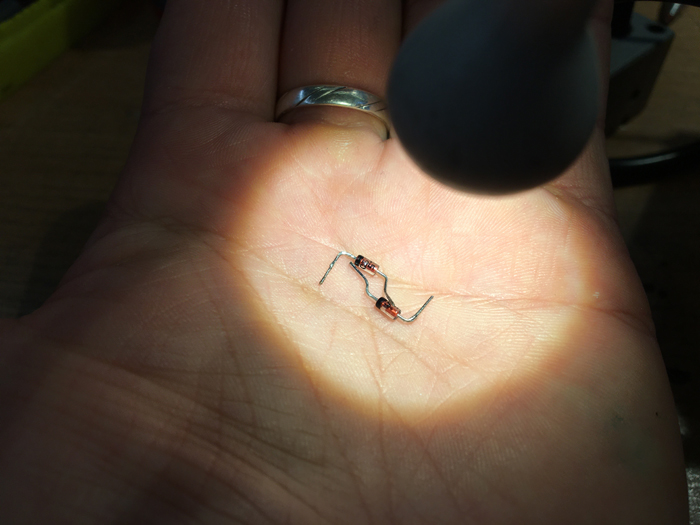

Und hier sind die Übeltäter.

corvintaurus_china_labornetzteilplatine_rot_73

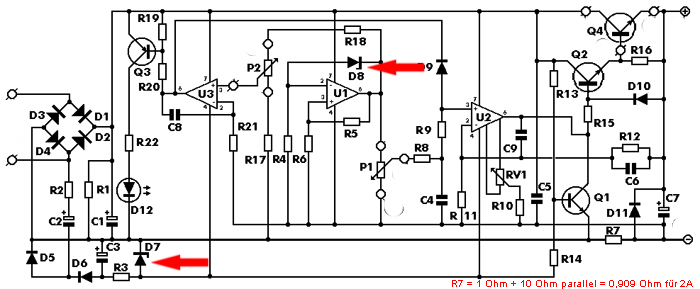

Zusätzlich, da die 3A bei 33V im Kurzschlussfall einfach extrem sind, könnten diese ja auch zwei mal anfallen...weil zwei Netzteile auf einem Kühlkörper. Also wurde der Nebenschlusswiderstand so ausgelegt, das ich einen Kurzschlussstrom von 2 Ampere behalte. Das schafft das Kupfer und der Kühlkörper entsprechend abzuleiten. Der Nebenschlusswiderstand besteht hier aus einem 1 Ohm und einem 10 Ohm Widerstand.

corvintaurus_china_labornetzteilplatine_rot_74

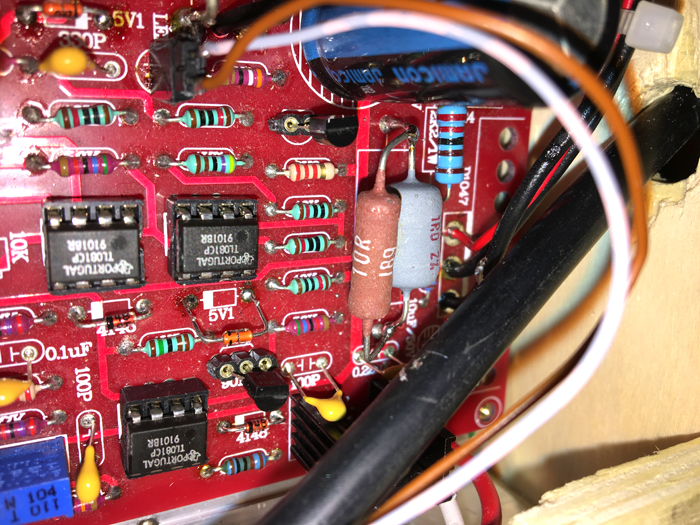

Mit den neuen 5,6V Zener Dioden, geht das genauso gut.

corvintaurus_china_labornetzteilplatine_rot_75
Und endlich kommen auch brauchbare Spannungen zustande.

corvintaurus_china_labornetzteilplatine_rot_76

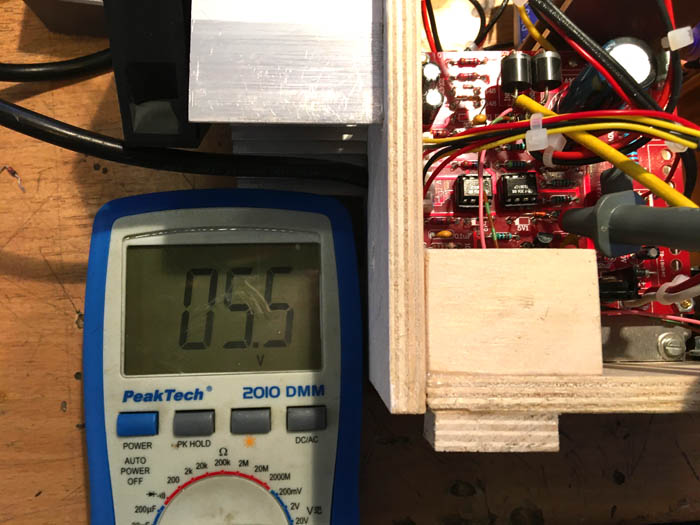

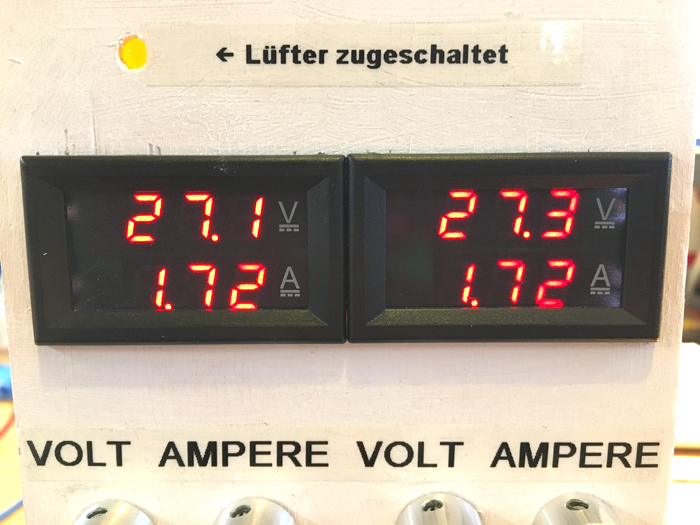

Logisch, das durch Übergangswiderstände die Spannung zusammenbricht, wenn sie belastet wird... das ist einfach der günstigen Bauweise zu verdanken. Bei 27 Volt können 1,7 Ampere konsumiert werden.

corvintaurus_china_labornetzteilplatine_rot_77

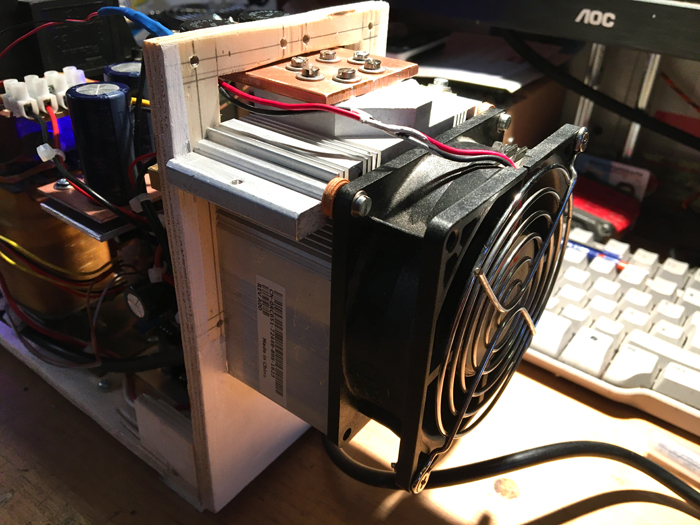

Einen neuen, beziehungsweise den alten Lüfter habe ich auch wieder montiert. Dieser schafft noch einmal ein paar Grad weniger bei gleicher Last.

corvintaurus_china_labornetzteilplatine_rot_78

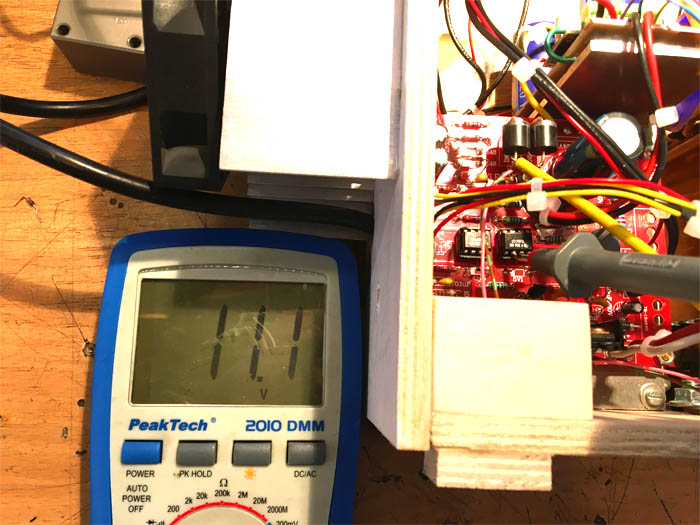

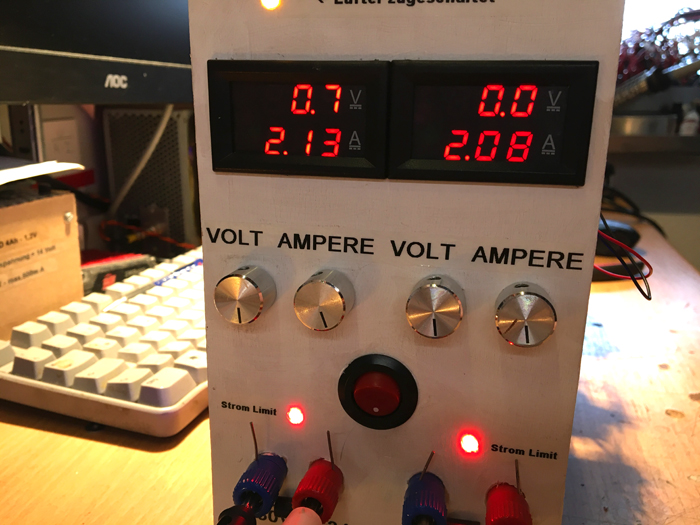

Kurzschluss

corvintaurus_china_labornetzteilplatine_rot_79

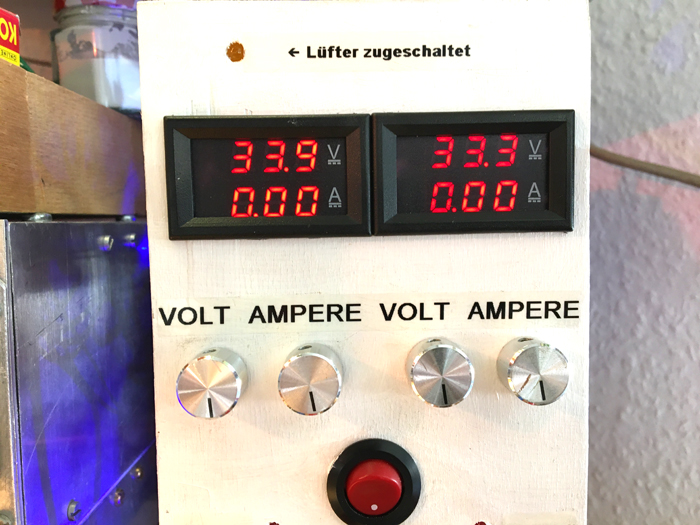

Leerlauf

29.02.2020
Wie man sieht, muss manchmal etwas Zeit vergehen, bis man solche Projekte wieder einen Schritt voranbringen kann.
