Die alte Beleuchtung fand mit Glühlämpchen statt. Klar, sieht schon cool aus, diese sanfte Grün, aber was währe ICH, wenn ich ich nicht auch hier was modden würde?! :-) Da der Receiver nun eh schon lackiert wurde, und weit ab vom Original ist, hab ich auch kein schlechtes Gewissen, die Beleuchtung auf LED´s umzustricken.

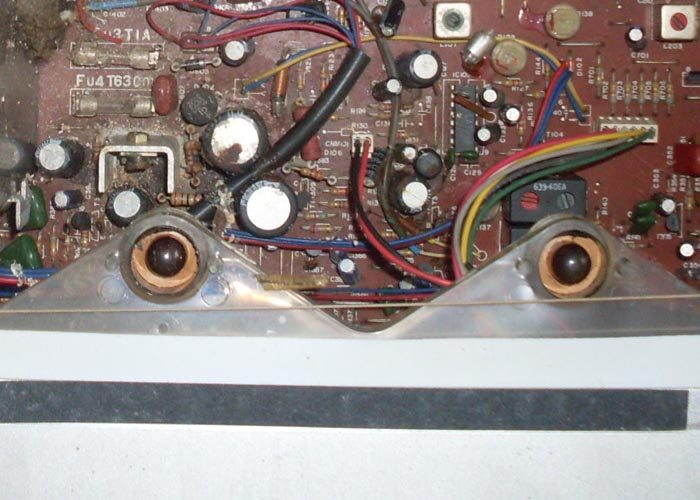

Auf diesem Bild sieht man die zwei am schlimmsten verkohlten Birnchen. Die waren warscheinlich so lange angeschaltet,
das ihre Wärme die Farbfilter und die Gummis spröde gemacht hat. Auch sind beide total verfärbt. Die Glühlampen
sind kaum heraus zu bekommen, doch wenn´s dann flutscht, dann sind die Gummis durch.
Also muss schon deswegen eine Lösung her!

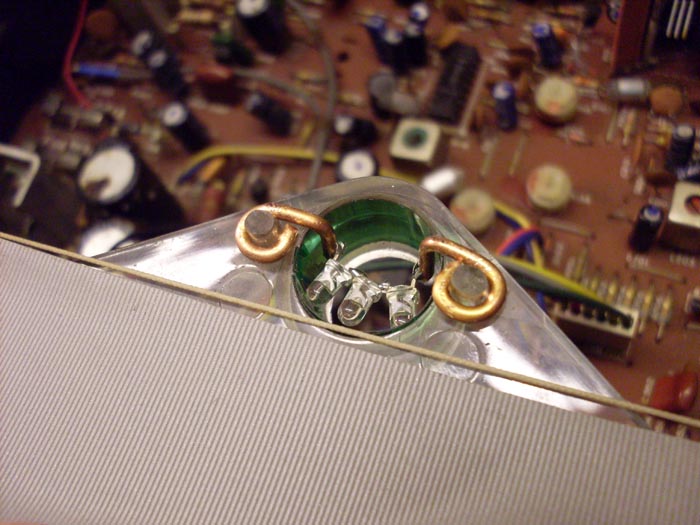

Meine erste Idee war es, warmweiße 3mm LED´s mit einem grünen Farbfilter zu benutzen. Diese habe ich an ein klenes Gestell gelötet.

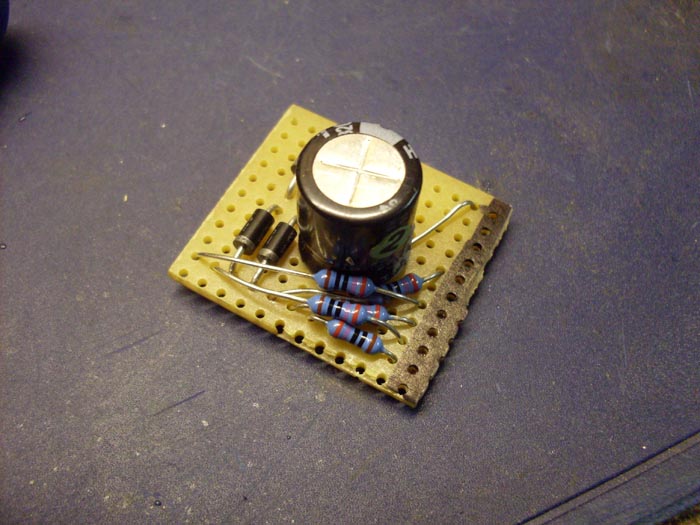

Da die eigentliche Spannungsversorgung der Glühlampen mit 6V AC geschah, musste ich also eine kleine extra Platine anfertigen,
welche einen Gleichrichter, einen Siebund -Stützkondensator und für jedes Paar LED´s einen Vorwiederstand beherbergt. Diese wirdspäter einfach
an die Stützpunkte auf der Platine gelötet.

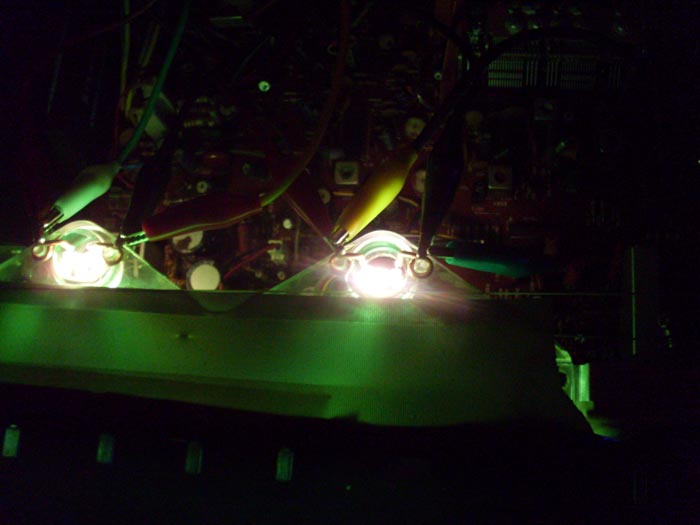

Der erste Funktionstest mit Krokoklemmen und Labornetzteil, ließen hoffen.

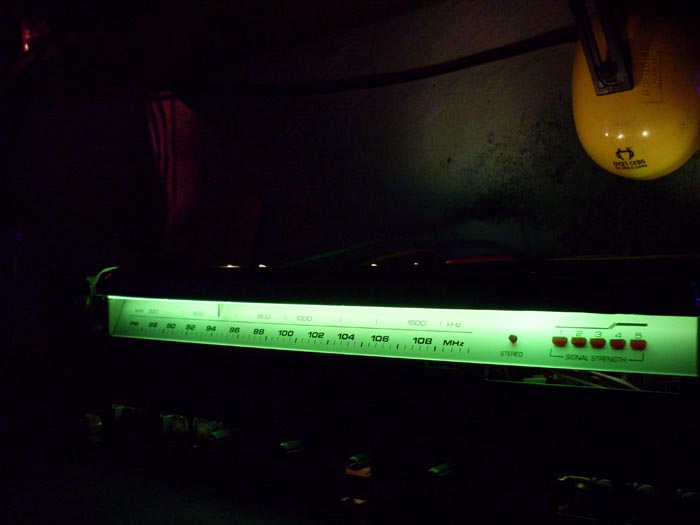

Das sieht schon einmal ganz nett aus. Aber irgendwie nicht peppig genug für mich.
Also, alles wieder weg und neu. Aber diesmal mit blauen 5mm LED´s.

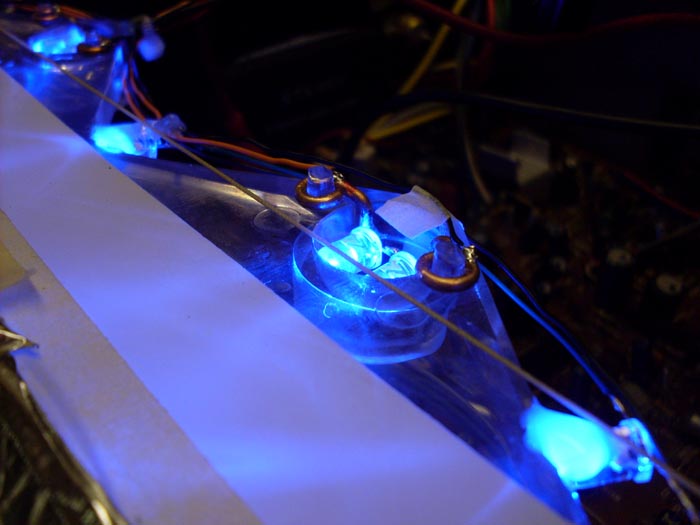

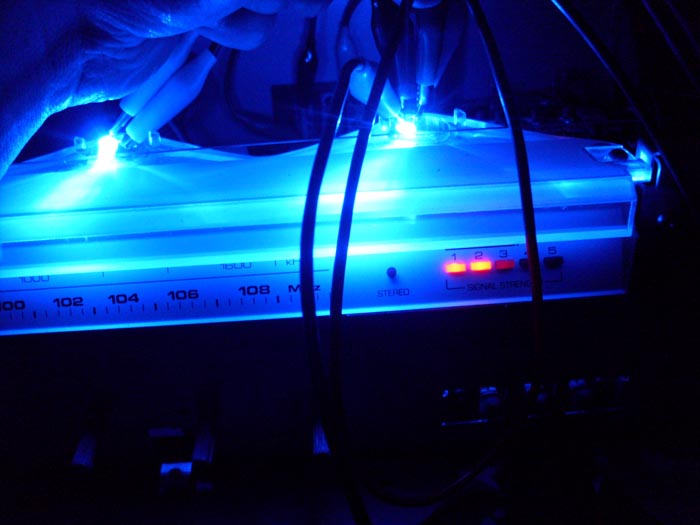

Der erste Funktionstest mit dem Labornetzteil.

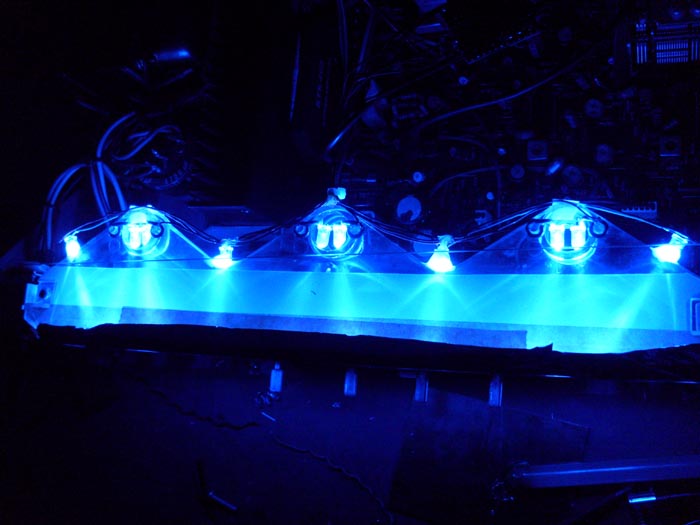

Hier sieht man sehr gut den Strahlverlauf. Diesen Effekt konnte man sehr gut dazu benutzen, um die LED´s auszurichten.

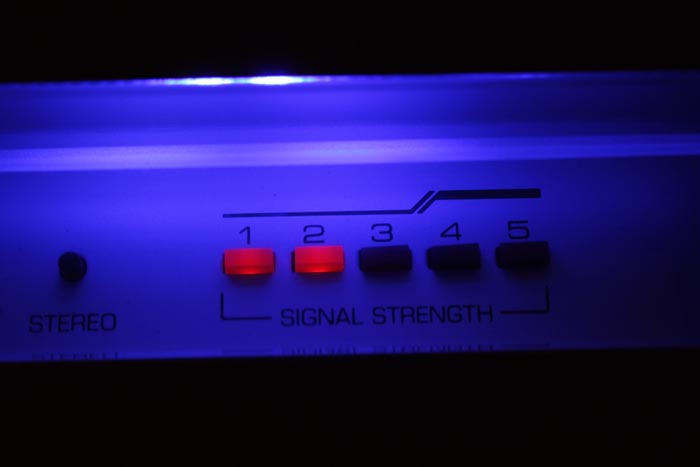

Eine Detailaufnahme.

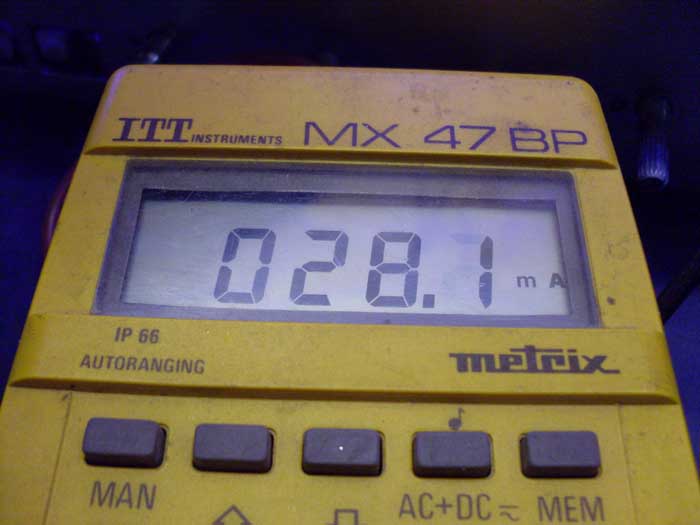

Der gesammte Strom für die 10LED´s lag unter 30mA. Na...wenn DAS nicht ist?!

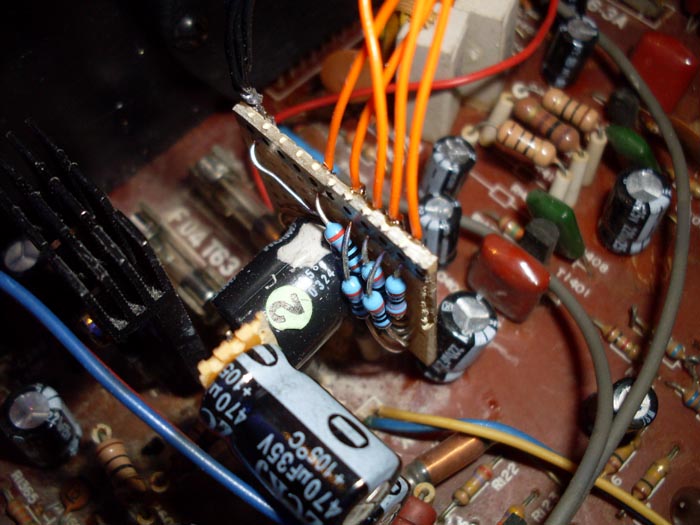

Hier die kleine Platine, nebst dem neuen Kühlkörper für den Transistor.

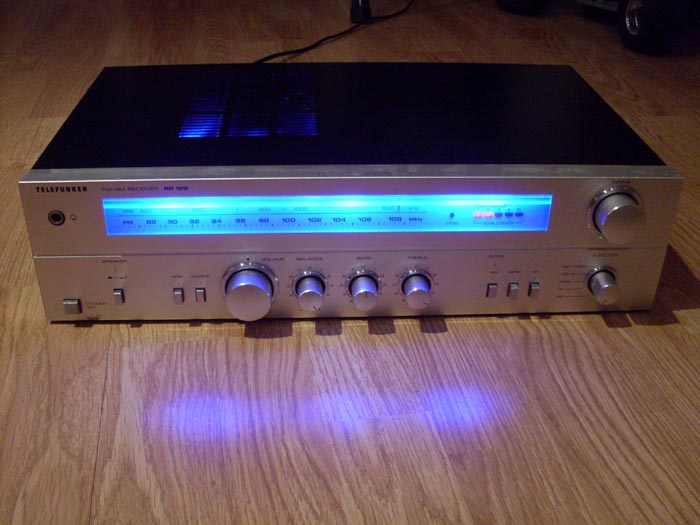

Schick...wa? Hier mit der EOS 1000D

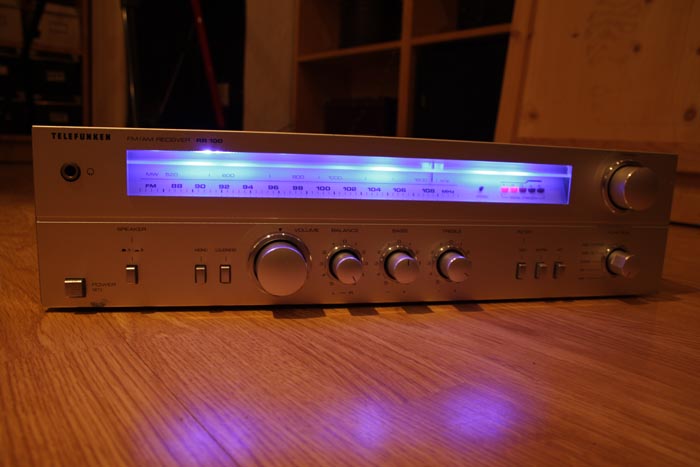

Hier mit meiner älteren Samsung S860
