Bau des Grundchassis für den EL12N Amp


corvintaurus_el12n_schaltplan


zurück zur Vorseite

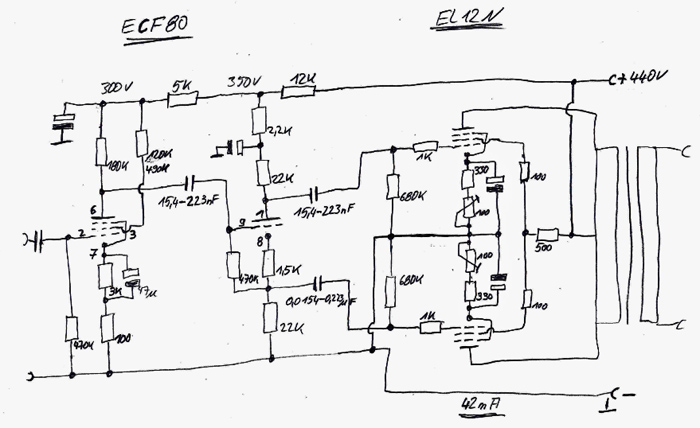

Hier ist der Schaltplan dargestellt. Ob der Plan inhaltlich richtig ist...kann ich euch nicht versprechen. Er wurde so von mir aufgebaut, und z.B. in der Gegenkopplung und in den Katodenwiederständen etwas geändert. Letzteres lag aber eher daran das ich zwei Paar Röhren hatte, die zueinander unterschiedliche Werte hatten.

Hier der entsprechende Plan. Sollte dieser Plan in einer höheren Auflösung benötigt werden, kann dieser erfragt werden.


EL12N_corvintaurus_schaltplan_mit_Daten
Hier der entsprechende Plan. Sollte dieser Plan in einer höheren Auflösung benötigt werden, kann dieser erfragt werden.
